您的位置\ 首页 > 产品中心 > 旋转蒸发器
< >
  • RE-5003.jpg

    RE5003型旋转蒸发器

  • 型号:RE-5003
    电压频率:旋转220V/50HZ 加热锅380V/50HZ
    旋转电机功率:180W
    加热功率:8000W
    真空度:0.095Mpa
    旋转瓶容量:50LΦ470mm/Φ125法兰口
    旋转速度:0-120rpm/min
    控温范围:室温-180℃
    控温精度:±1℃
    浴锅升降行程:180mm

全国热线
13783609599

产品详情


一、RE5003型旋转蒸发器的工作原理

蒸发瓶恒速旋转,水浴锅恒温加热,在此条件下:物料在蒸发瓶内壁形成大面积均匀薄膜快速蒸发,在真空条件下可以提高蒸发效率(需连接真空装置),溶媒蒸经玻璃冷凝盘管时冷却成液体(需连接冷却装置),回收于收集瓶。

本系列产品使用需配套真空装置(循环水式、旋片式、隔膜式等真空泵),冷却循环装置组成系统装置。



二、RE5003型旋转蒸发器的基本配置

 与物料接触部分全部采用高硼硅玻璃(膨胀系数3.3)和聚四氟乙烯材料,性能稳定不易与物料起化学反应,使用方便安全

 支架采用冷板防腐喷塑+铝合金材质,具有极强的防腐蚀抗氧化的特点,锅胆采用不锈钢材质,结构紧凑、经久耐用、外形美观
 密封系统采用聚四氟乙烯+氟橡胶复式组合密封能保持高真空度

 真空压力表显示实时真空,指针显示。
 活塞式加料阀套接聚四氟乙烯加长管,在真空状态下连续进料至蒸发瓶,方便客户使用
 立式三层蛇形盘管冷凝器,主冷+副冷双冷凝器,确保高回收率。

 变频器调速,翘式按键(ON-OFF)开关,通过旋扭微调,转速数显,性能稳定、简单易操作
 恒温浴锅温度带锁按扭开关控制,锅底K型传感器+不锈钢探棒,快速、准确传递温度

 浴锅手轮升降升降便捷。

 旋转、加热双熔断器安全保护性能高

 收集瓶带下放料口,配玻璃+四氟独立放料阀,回收溶液十分快捷。

 锅胆底部设有放水阀门,方便放液。

 真空切换阀,在不影响系统真空和溶液蒸馏的情况下,可进行连续收集、放料。

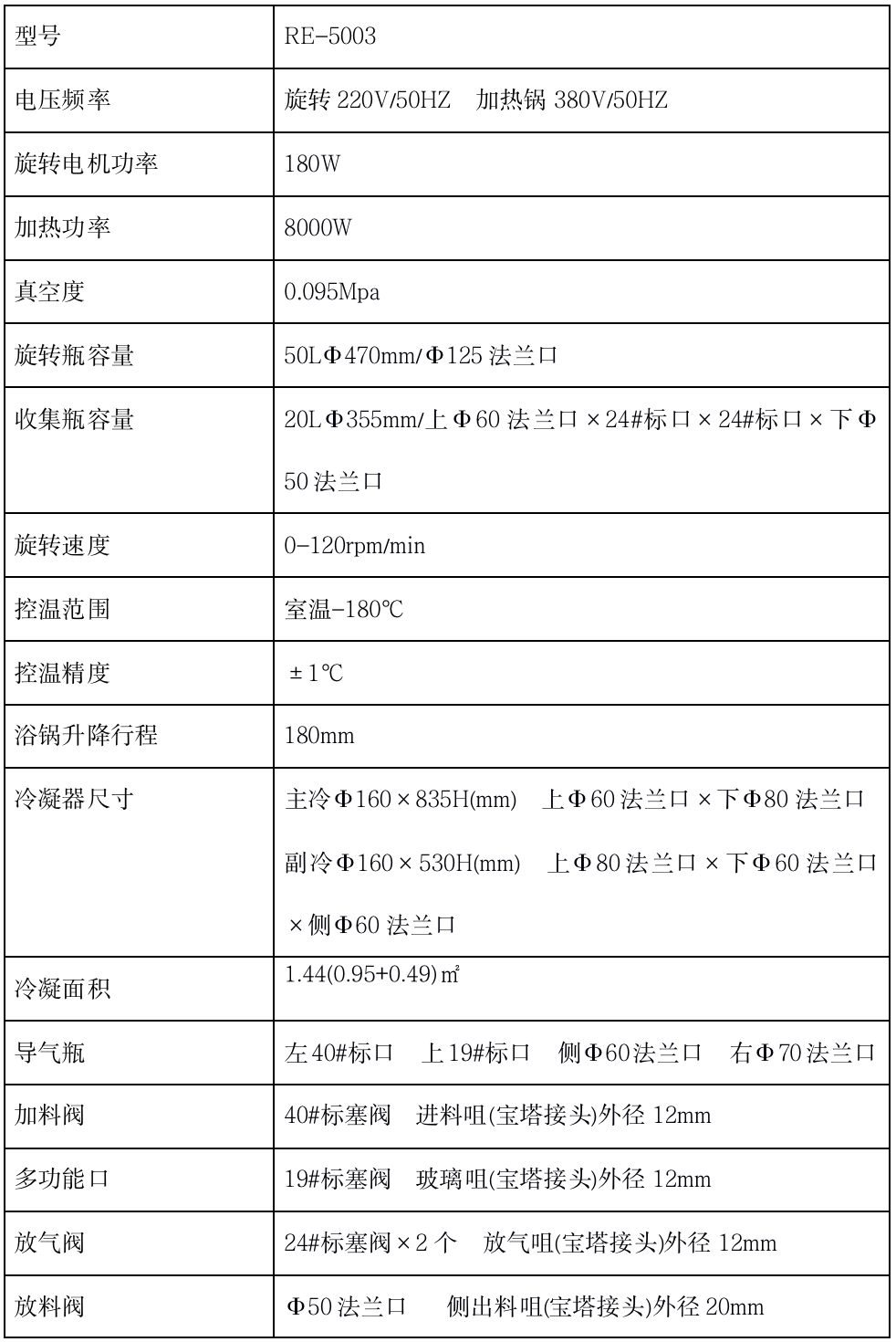

三、RE5003型旋转蒸发器的技术参数
